有源电力滤波器
产品参数
| 项目 | 400V | ||||
| SIEGAF-25A | SIEGAF-35A | SIEGAF-50A | SIEGAF-60A | SIEGAF-100A | |
| 相线额定补偿电流（A） | 25 | 35 | 50 | 60 | 100 |
| 中线额定补偿电流（A） | 75 | 105 | 150 | 180 | 300 |
| 冷却模式 | 智能风冷，75L/Sec | 智能风冷，75L/Sec | 智能风冷，151L/Sec | 智能风冷，151L/Sec | 智能风冷，151L/Sec |
| 噪声指标 | ＜54db | ＜54db | ＜56db | ＜56db | ＜56db |
| 固定方式 | 壁挂/机架 | 壁挂/机架 | 壁挂/机架 | 壁挂/机架 | 壁挂/机架 |
| 尺寸（mm 宽*深*高 | 260*455*200 | 260*455*200 | 440*590*200 | 440*590*200 | 440*590*200 |
| 净重（KG） | 17 | 17 | 29 | 29 | 29 |
| 防护等级 | IP20，其余IP等级可自定改成可定制 | ||||
| 项目 | 690V | ||||
| SIEGAF-75A | SIEGAF-150A | SIEGAF-225A | SIEGAF-300A | ||
| 相线额定补偿电流（A） | 75 | 150 | 225 | 100 | |
| 中线额定补偿电流（A） | 225 | 450 | 675 | 300 | |
| 冷却模式 | 智能风冷 | 智能风冷 | 智能风冷 | 智能风冷 | |
| 噪声指标 | ＜56db | ＜58db | ＜60db | ＜65db | |
| 固定方式 | 立柜 | 立柜 | 立柜 | 立柜 | |
| 尺寸（mm 宽*深*高 | 800*600*2200 | 800*600*2200 | 800*600*2200 | 800*600*2200 | |
| 净重（KG） | 230 | 310 | 400 | 490 | |
| 防护等级 | IP20，其余IP等级可自定改成可定制 | ||||
| 项目 | 400V容量： 25A、35A、50A、60A、100A |
690V容量： 75A、150A、225A、300A |
| 电气特性 | ||
| 电网电压（V） | 228 ~ 456 | 483 ~ 759 |
| 电网频率（Hz） | 45 ~ 63 | 45 ~ 63 |
| 可并联台数 | 不限 | 不限 |
| 整机效率 | ≥97% | ≥98% |
| 功能特性 | ||
| 谐波补偿 | 支持 | 支持 |
| 无功补偿 | 支持 | 支持 |
| 不平衡补偿 | 支持 | 支持 |
| 滤波范围 | 2 ~ 51次可选 | 2 ~ 51次可选 |
| 滤波次数选择 | 2 ~ 51次 | 2 ~ 51次 |
| 滤波程度 | 2 ~ 51次可调 | 2 ~ 51次可调 |
| 快速响应时间 | ＜100μs | ＜100μs |
| 全响应时间 | ＜10ms | ＜10ms |
| 目标功率因数 | 从-1 ~ 1可调 | 从-1 ~ 1可调 |
| 通讯接口 | RS485，网口 | RS485，网口，USB接口 |
| 通讯协议 | 电总协议，modbus协议，TCP/IP | 电总协议，modbus协议，TCP/IP |
| 报警 | 有 | 有 |
| 监控 | 支持集中监控 | 支持集中监控 |
| 环境要求 | ||
| 运行温度 | -10℃ ~ +60℃ | -10℃ ~ +60℃ |
| 相对湿度 | 最大95%，无凝露 | 最大95%，无凝露 |
| 进线方式 | 上进线/后进线 | 上进线/后进线 |
| CT互感器（开口） | 150/5 ~ 10000/5 | 150/5 ~ 10000/5 |
| 防护等级 | IP20，其余IP等级可定制 | IP20，其余IP等级可定制 |
| 标准 | EN60146 | EN60146 |

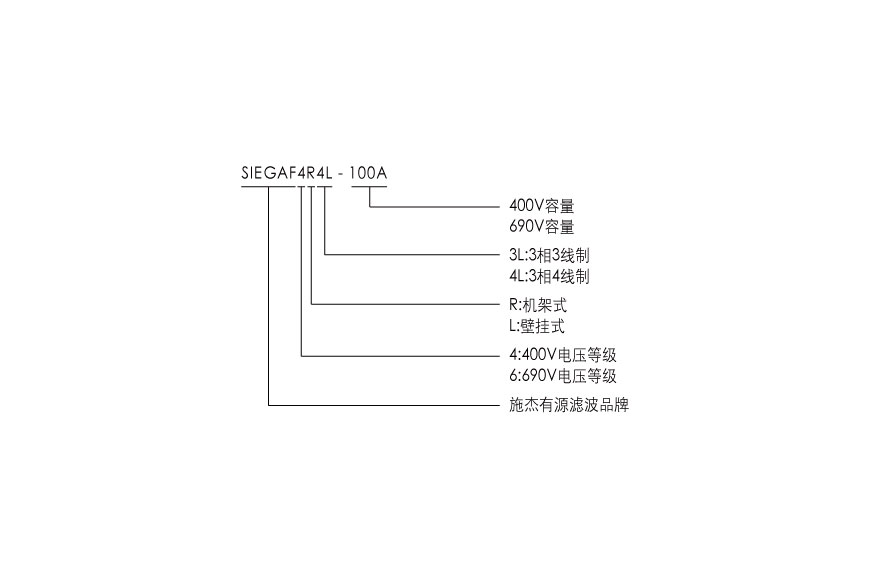

选型图
- 谐波治理功能强大
- 2—51次谐波，任意次 可独立补偿率，调节补偿率
- 动态实时补偿，稳定可靠
- 补偿范围-1~1
- 分项补偿、不平衡补偿、有功不平衡补偿可同时实现
