特性

开关触点无磨损，更高使用寿命

投切次数无限制

电容器内部的残压与电网之间电势差为零的投切策略

投切无涌流

迅速动作，无延迟

实时补偿

紧凑设计

不需要附加电源

运行无噪音

尺寸

产品说明

(1) 产品代号：SIEG - TSC - 晶闸管投切开关

(2) 序列号：三位数字，101: 共补型，102: 分补型

(3) 控制容量：补偿电容容量，以kvar为单位。SIEG-TSC-101: 25, 50 kvar; SIEG-TSC-102: 10, 15kvar

SIEG-TSC系列晶闸管投切开关用于交流50Hz或60Hz电路中接通和分断补偿电容器。其中，SIEG-TSC-101用于额定工作电压380~400V电容为25, 50kvar的低压电力系统；SIEG-TSC-102用于额定工作电压220~230V、电容为10, 15kvar的低压电力系统。

SIEG-TSC-101/102晶闸管投切开关，采用过零触发技术，可将电力电容器快速、平稳地连接到电网或从电网断开，而不会产生涌流，特别适用于无功功率快速变化场合的无功补偿，是实现动态功率因数校正的理想解决方案。例如：起重机、升降机、焊接设备等。SIEG-TSC-101于三相无功电流的共补，SIEG-TSC-102则用于三相无功电流任意相的独立补偿（分补），可由投切控制器通过直流或交流信号直接控制投切。投切开关采用第三代基于氮化铝陶瓷基板(DBC)制造技术的晶闸管开关模块，较之目前常用的采用第二代氧化铝基板技术的晶闸管，具有更强的承受冷热冲击能力，散热能力更强，温升更低，能够长期稳定、可靠地工作。

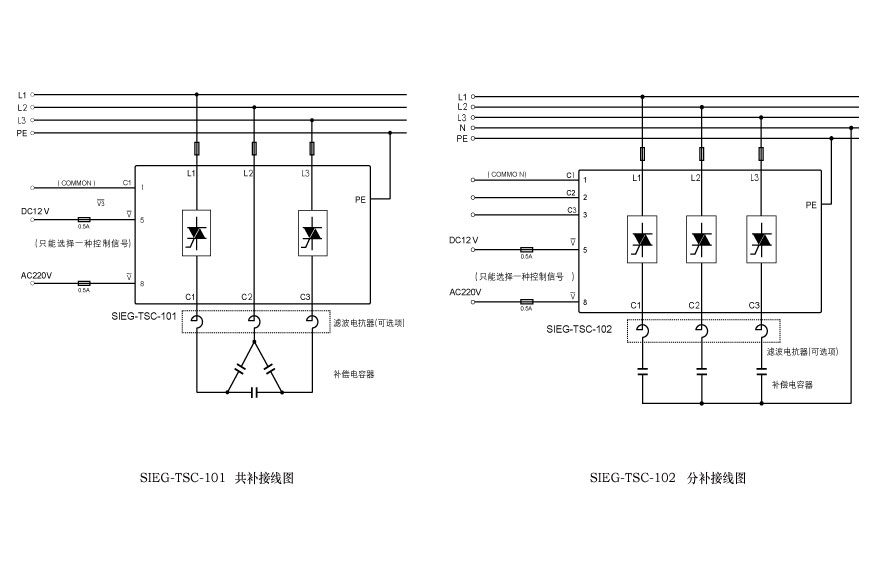

接线图
