电容器专用接触器



BFK 接触器 (含限流电阻)



型号 UL/CSA  额定电流
240-600VAC
最大 UL/CSA 操作功率,电压在:
  240V 480V 600V
[A] [kvar] [kvar] [kvar]
SIEG-BF50 K 58 22 41 46
SIEG-BF80 K 78 34 65 70






技术特性



适用于功率因数校正电容器的特殊接触器
一般特性
这些接触器装有提早接通触点。这是一种特殊类型的触点,其目的是在接触器接通之前的非常短暂的期间,2-3毫秒,先接通电阻以限制电容器的接通电流。当接通操作完成时,这些电阻即退出回路,此时电流的大小恢复与主回路触点一致。采用这种类型的电路,可以使得系统的所有元器件的损耗较小,尤其是熔断器和电容器,以确保延长使用寿命和更高的可靠性。该接触器特别适用于自动功率因数校正控制柜,因为无需任何的限制电感和排除热源的措施。采用这种方式,一些模数化的电气开关柜可以制作的更加紧凑。

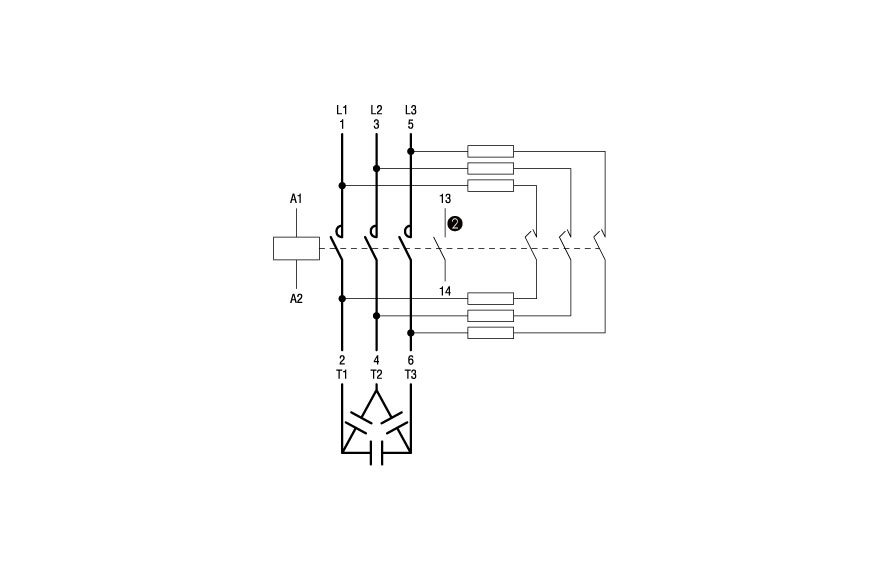

 BFK 版本,图1,设计用于3 相电路开关。这一型号的特点是,在其触点中,适合连接限流电阻,限流电阻仅在需要限制冲击电流峰值期间接通, 过后随即断开以避免可能有剩余电流流过电阻。

 环境工作条件
环境温度: ≤ 50 °C
对于环境温度高于 50°C,低于等于 70°C,则表中所列的最大操作功率值
必须降容至等于实际工作温度值与 50°C 之差的百分值。
操作循环数: ≤ 120次循环/小时
电气寿命: ≥200,000次循环






用于功率因数校正的接触器



SIEG-BF50K、SIEG-BF80K外形尺寸
